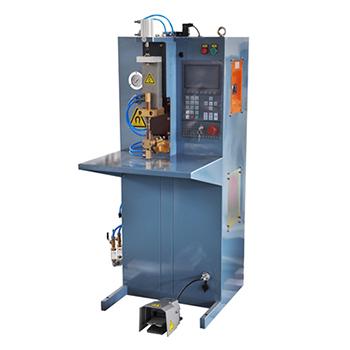

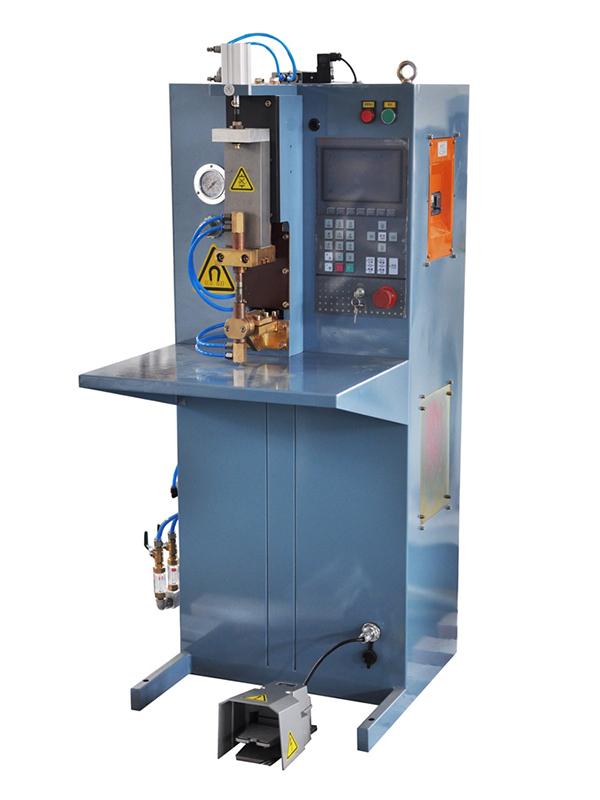

Machine de soudage moyenne fréquence 25KVA-220KVA (soudage par points stationnaire, soudage par projection)


Machine de soudage par points moyenne fréquence et Machine de soudage par projection 25KVA / 55KVA

Applications
La machine de soudage par résistance moyenne fréquence MFB est principalement appliquée dans le soudage de matériel et le soudage de fil en cuivre des composants de commutateur électroniques basse tension.

Spécifications
1. L’équipement de soudage de haute fiabilité présente une puissance de 25KVA à 220KVA.
2. Le courant de court-circuit maximum est de 15.5KA à 40KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 480~15000N.
4. La machine de soudage est équipée d’une tête de soudage avec des rails de guidage circulaires. La profondeur effective de la gorge est de 950mm.
5. Notre système de soudage par points et par projection intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique selon les besoins des clients.

Paramètres techniques
Modèle # DB-25-**1** DB-55-**1** DB-110-**1** DB-165-**1** DB-220-**1**
Capacité nominale KVA 25 55 110 165 220
Alimentation électrique V/Φ/Hz 380V/3/50Hz
Courant primaire maximal A 17 60 75 112 149
Câble primaire MM2 5*16 5*16 5*16 5*16 5*16
Courant de court-circuit maximum KA 14 18 24 30 40
Cycle de travail nominal % 20 20 20 20 20
Tension à vide au secondaire V 7.2 7.8 10.4 13 10.4
Taille du cylindre de soudage Φ*L Φ50(32)*50 Φ63*50 Φ100*50 Φ100*50 Φ100*50
Pression maximale de soudage @ 0.5MPa N 1000 1500 3920 3920 3920
Pression d'air compressé MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consommation d'eau de refroidissement L/MIN 6 6 8 12 12
Consommation d'air compressé L/point de soudage 0.54 1.43 2.28 2.28 2.28
Profondeur de gorge MM 235 203 231 235 239
Ecartement des bras MM 230 276 260 260 258
Taille des électrodes MM Φ25.4 Φ25.4 Φ25.4 Φ25.4 Φ25.4
Dimensions H(MM) 1461/901 1510 1478/954 1790/954 964
L(MM) 831/672 992 962/707 869/707 707
W(MM) 688/490 1220 1004/503 860/524 542

Heron est une société engagée dans la production des machines de soudage par résistance moyenne fréquence MFDC 25KVA-220KVA et des machines de soudage par points de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder par résistance MFDC, machine de soudage à la molette DC, machine de soudage par projection à moyenne fréquence, robot de soudage par points.
