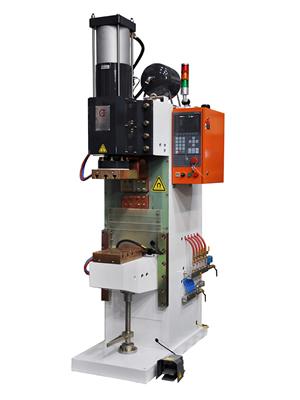

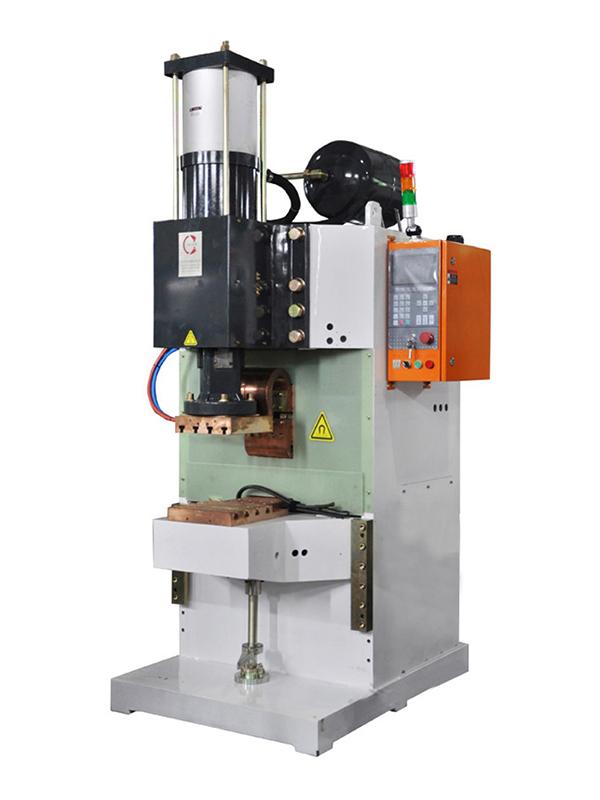

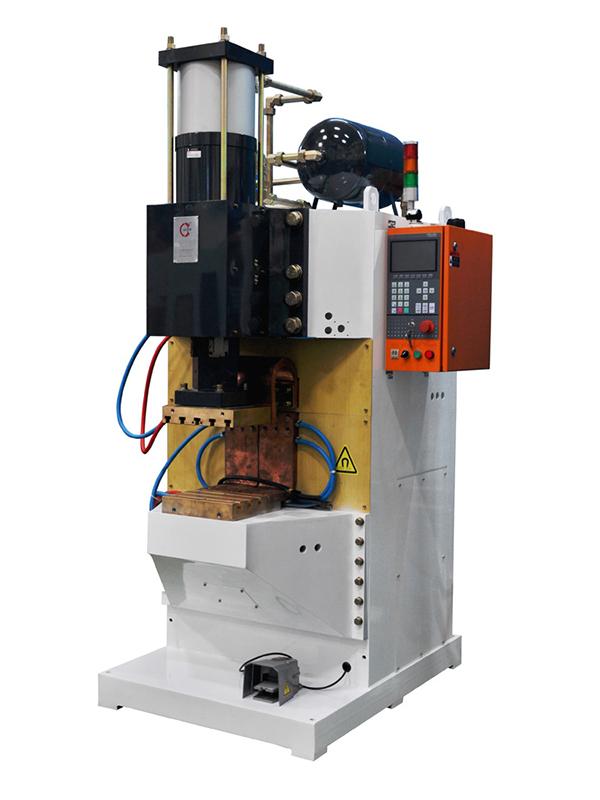

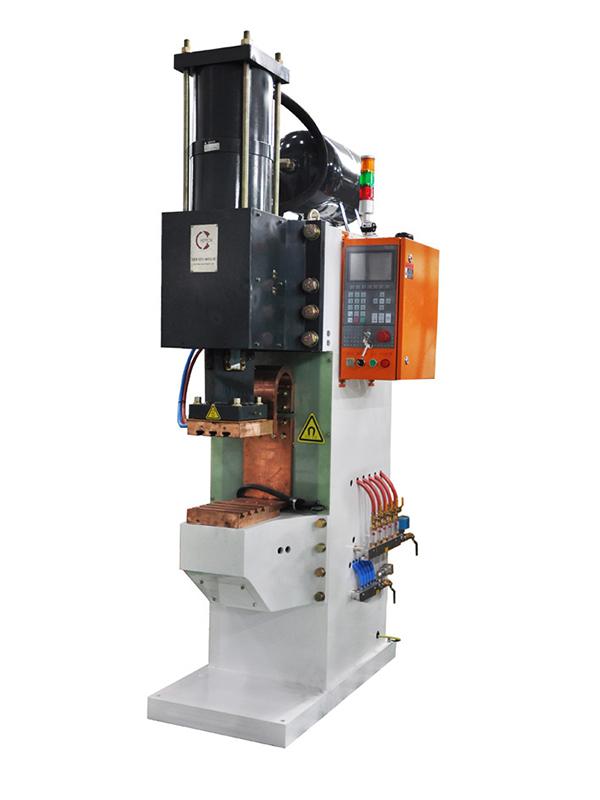

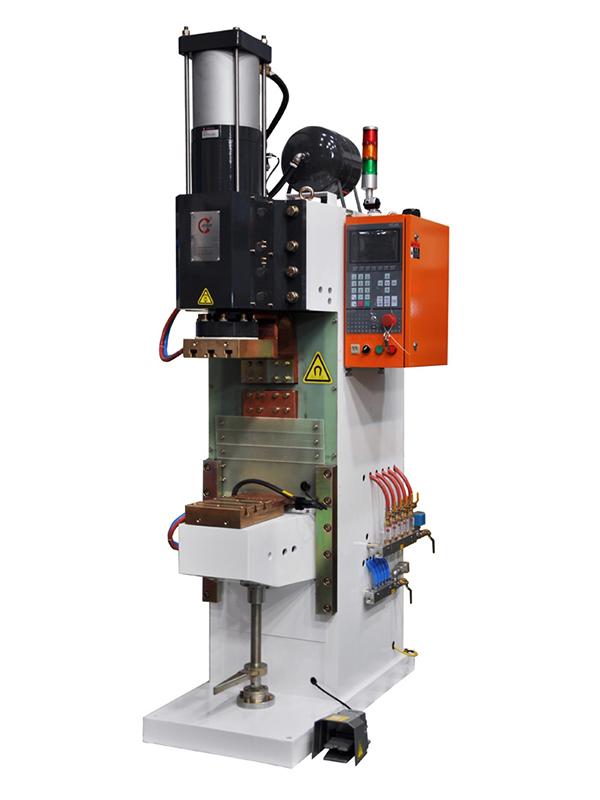

Machine de soudage par résistance moyenne fréquence 25KVA-220KVA (soudage par points stationnaire, soudage par projection)


  • Machine de soudage par points moyenne fréquence et Machine de soudage par projection (ajustable) 220KVA / 250KVA / 330KVA / 440KVA
  • Machine de soudage par points moyenne fréquence et Machine de soudage par projection 220KVA / 250KVA / 330KVA / 440KVA
  • Machine de soudage par points moyenne fréquence et Machine de soudage par projection (ajustable) 500KVA / 660KVA / 750KVA / 880KVA
  • Machine de soudage par points moyenne fréquence et Machine de soudage par projection 500KVA / 660KVA /750KVA / 880KVA

Applications
La machine de soudage par résistance moyenne fréquence MFH est appliquée dans le soudage par points et le soudage par projection de l’acier au carbone, l’acier inoxydable, l’aluminium, le cuivre et autres alliages.

Spécifications
1. L’équipement de soudage adopte un coulisseau à rouleau fiable.
2. Sa puissance varie entre 220KVA et 880KVA.
3. Le courant de court-circuit maximum est de 40KA à 110KA.
4. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 10000~24000N.
5. La machine de soudage est équipée de rails de guidage en losange.
6. La profondeur effective de la gorge est de 950mm.
7. Notre produit de soudage à moyenne fréquence intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique en option.

Paramètres techniques
Modèle # DB-220-**0** DB-250-**0** DB-330-**0** DB-440-**0** DB-500-**0** DB-660-**0** DB-750-**0** DB-880-**0**
Capacité nominale KVA 220 250 330 440 500 660 750 880
Alimentation électrique V/Φ/Hz 380V/3Φ/50Hz
Courant primaire maximal A 180 169 224 280 339 447 508 596
Câble primaire MM2 5*16 5*16 5*16 25 3*50+16+25 3*50+16+25 3*50+16+25 3*50+16+25
Courant de court-circuit maximum KA 40 45 58 59.9 70 85 90 110
Cycle de travail nominal % 20 20 20 20 20 20 20 20
Tension à vide au secondaire V 10.4 12.5 13 10.4 12.5 10.4 12.5 10.4
Taille du cylindre de soudage Φ*L ￠200*150 ￠200*100 Φ200*150 Φ200*150 Φ250*150 Φ250*150 Φ250*150 Φ250*150
Pression maximale de soudage @ 0.5MPa N 15200 15000 15000 15200 24000 24000 24000 24000
Pression d'air compressé MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consommation d'eau de refroidissement L/MIN 12 15 18 20 20 24 24 24
Consommation d'air compressé L/point de soudage 5.84 9.24 9.24 9.24 14.43 14.43 14.43 14.43
Profondeur de gorge MM 400 444 310 400 444 310 310 310
Ecartement des bras MM 403 425 435 400 424 400 400 400
Taille des électrodes MM Φ30 Φ30 * * Φ30 * * *
Dimensions H(MM) 2364 1800 2413 2284 1900 2507 2507 2507
L(MM) 1275 1159 1210 1274 1339 1200 1200 1200
W(MM) 985 500 864 985 610 920 920 920

Heron est une société engagée dans la fabrication des machines de soudage par résistance moyenne fréquence 25KVA-220KVA et des machines de soudage par points de haute performance. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder par résistance MFDC, machine de soudage par décharge de condensateurs, machine de soudage à moyenne fréquence, robot de soudage par points, pour les clients partout dans le monde.
