Applications

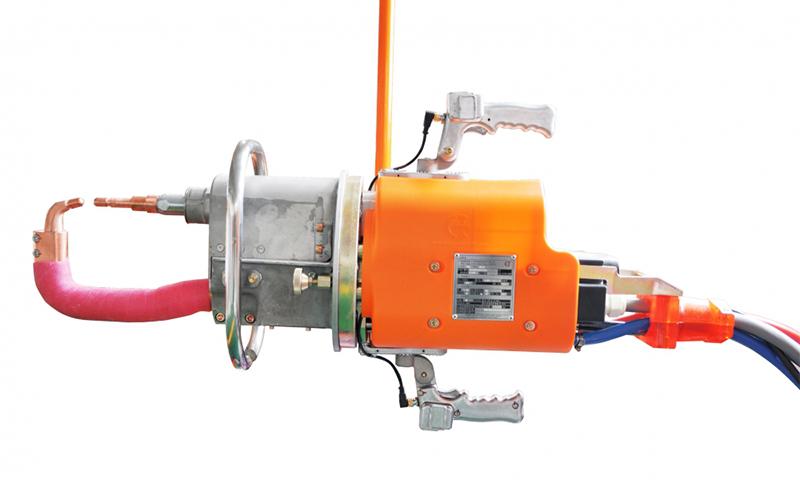

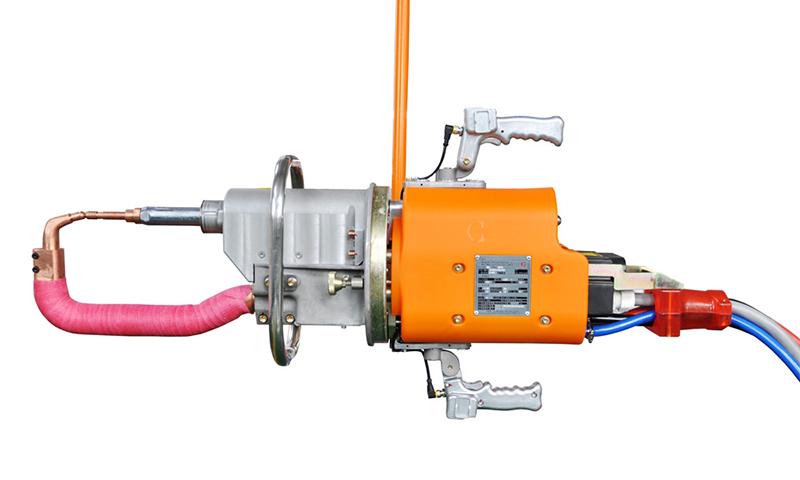

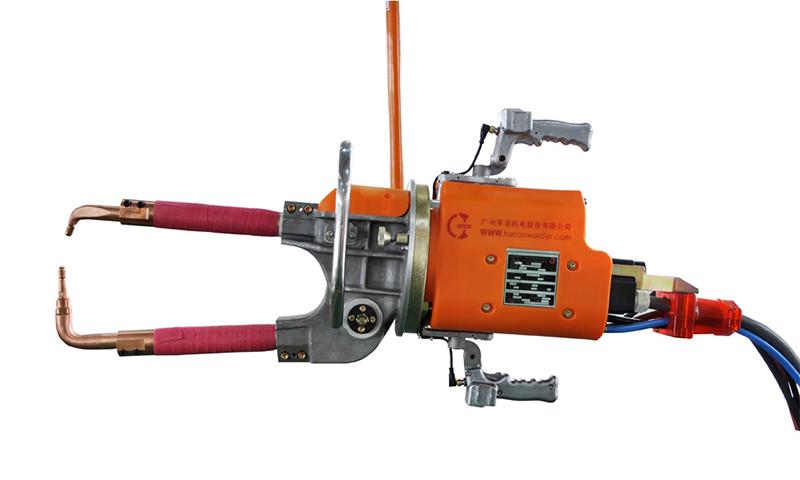

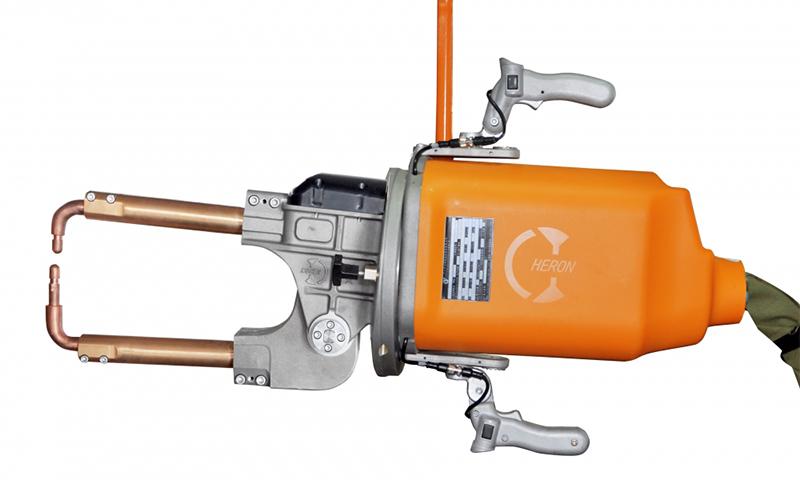

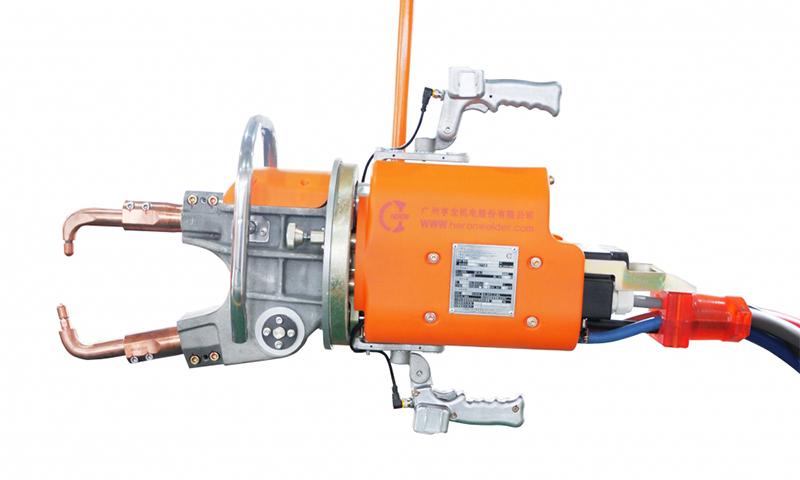

La pince de soudage par points manuelle série L est appliquée dans des lignes de production de carrosseries automobiles et des armoires.
Spécifications
La pince de soudage par points série L fonctionne correctement dans des conditions nécessitant des bras d’électrode plus cours où nécessitant l’oscillation de la pince, notamment pour le soudage des plaques minces.
| L21 L22 | Eléments | Transformateur (KVA) | Diamètre du cylindre (mm) | Course (mm) Assistance / Soudage / Secours | Tension secondaire (V) | Profondeur de gorge standard (mm) | Force de soudage (dN) | Courant de court-circuit secondaire (KA) | L (mm) | H (mm) | A+ (°) | B (mm) |
| 1 | 55(MFDC) | Φ80 Φ100 | 20/60 20/80 | 10 | 300 | 390 | 18 | 250 ~ 400 | 40 ~ 350 | 90 105 110 | 10 ~ 60 | |
| 2 | 110(MFDC) | 10.4 | 300 | 390 | 20 | |||||||
| 3 | 40(AC) | Φ80 Φ100 | 20/60 20/80 | 6.5 | 300 | 390 | 16 | |||||
| 4 | 65(AC) | 9.7 | 300 | 390 | 18 | |||||||
| L23 L24 | 1 | 55(MFDC) | Φ80 Φ100 | 20/110 20/130 | 10 | 300 | 390 | 18 | 250 ~ 400 | 40 ~ 350 | 90 105 110 | 10 ~ 70 |
| 2 | 110(MFDC) | 10.4 | 300 | 390 | 20 | |||||||
| 3 | 40(AC) | Φ80 Φ100 | 20/110 20/130 | 6.5 | 300 | 390 | 16 | |||||
| 4 | 65(AC) | 9.7 | 300 | 390 | 18 |
| L21 | Eléments | Transformateur (KVA) | Diamètre du cylindre (mm) | Longueur du bras dynamique (mm) | Course (mm) Assistance / Soudage / Secours | Tension secondaire (V) | Profondeur de gorge standard (mm) | Force de soudage (dN) | Courant de court-circuit secondaire (KA) | L (mm) | H (mm) | A+ (°) | B+ (°) | C (mm) |
| 1 | 55(MFDC) | Φ100 | 210 | 25/50 | 10 | 300 | 130-570 | 18 | 200 ~ 750 | 40 ~ 130 | 90 105 110 | 90 105 110 | 10 ~ 60 | |
| 2 | 110(MFDC) | 10.4 | 400 | 130-570 | 20 | |||||||||
| 3 | 40(AC) | Φ100 | 210 | 25/50 | 6.5 | 300 | 130-570 | 16 | ||||||
| 4 | 65(AC) | 9.7 | 400 | 130-570 | 18 | |||||||||
| L22 | 1 | 55(MFDC) | Φ100 | 210 | 25/50 | 10 | 300 | 130-570 | 18 | 200 ~ 750 | 155 ~ 330 | 90 105 110 | 90 105 110 | 10 ~ 80 |
| 2 | 110(MFDC) | 10.4 | 400 | 130-570 | 20 | |||||||||
| 3 | 40(AC) | Φ100 | 210 | 25/50 | 6.5 | 300 | 130-570 | 16 | ||||||
| 4 | 65(AC) | 9.7 | 400 | 130-570 | 18 |
Notre société s’est engagée dans le développement et la production des pinces de soudage par points série L de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, Heron propose la machine à souder par résistance MFDC, machine de soudage à la molette, machine de soudage moyenne fréquence et le robot de soudage par points.
