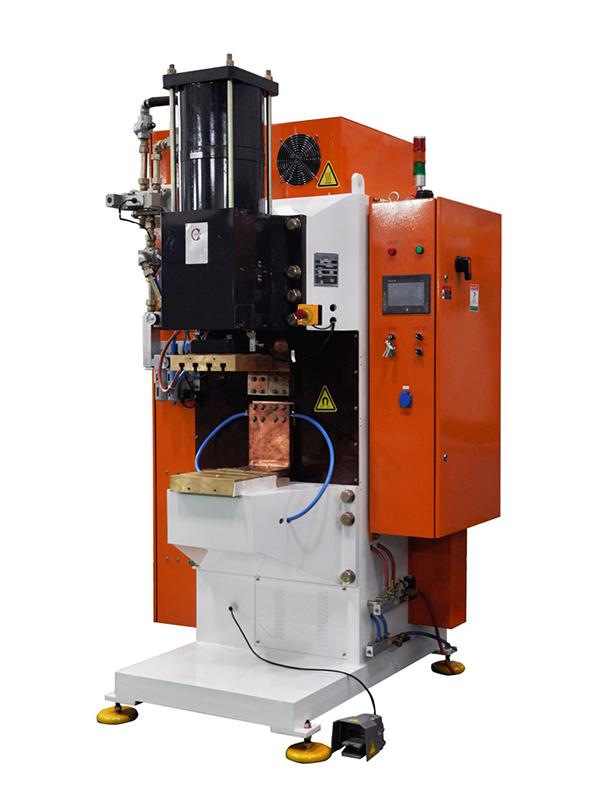

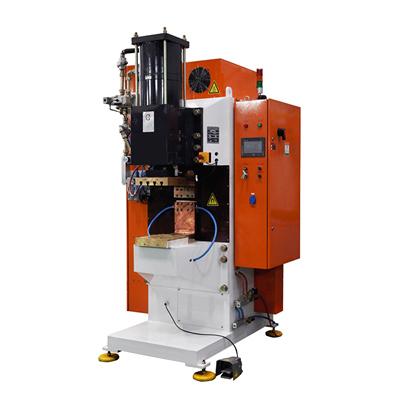

Machine de soudage par décharge de condensateurs 10KJ-120KJ (soudage par points, soudage par projection)

  • Machine de soudage par décharge de condensateurs 10000J /15000J
  • Machine de soudage par décharge de condensateurs 20000J ~50000J
  • Machine de soudage par décharge de condensateurs 80000J /120000J

Applications
La machine de soudage par décharge de condensateurs de configuration élevée est principalement appliquée dans le soudage par projection des points multiples et des écrous de vis. Elle est spécialisée dans le soudage par projection des écrous de vis en acier formé à chaud et en acier galvanisé.

Description

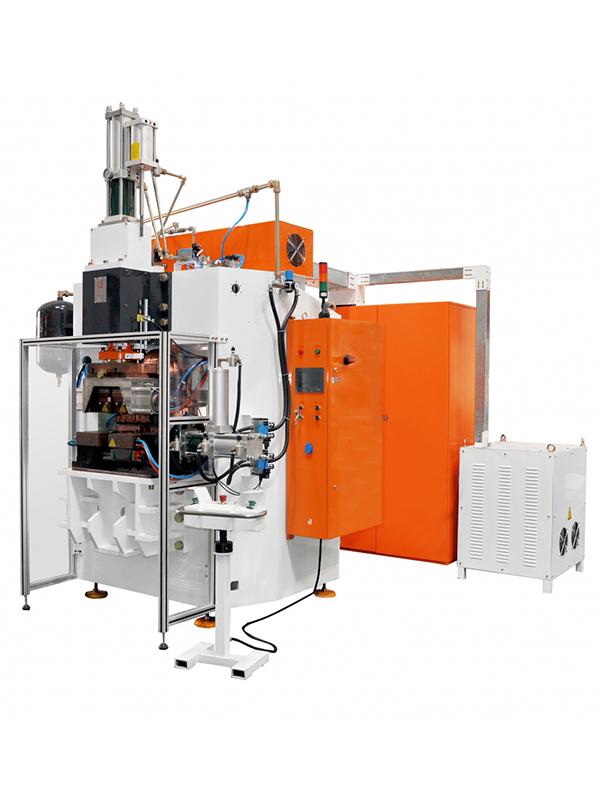

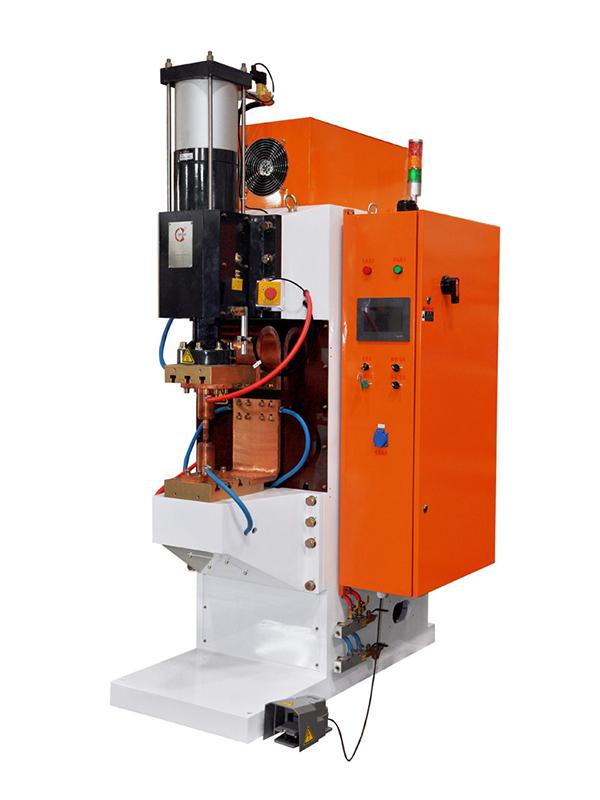

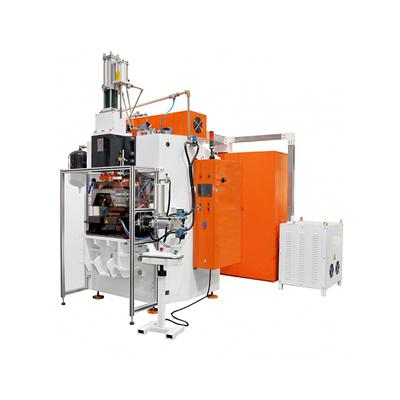

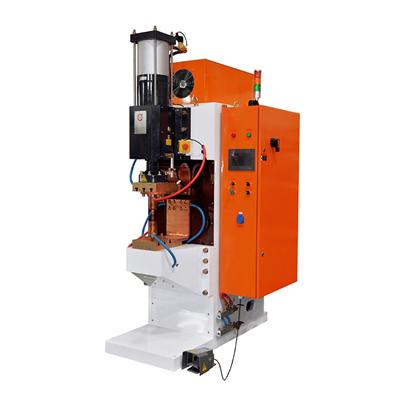

La machine de soudage par décharge de condensateurs Heron se divise en deux catégories pour répondre aux besoins des clients, notamment le type C et le type portique. Elle est équipée d’unité de contrôle HRC211, système de soudage par décharge de condensateurs CDWH, système de contrôle d la qualité à temps réel. Toutes ces fonctions permettent une amélioration continue de la fiabilité et qualité du soudage. Notre produit prend également en charge la transmission des paramètres de soudage vers un ordinateur externe.

Paramètres techniques
Modèle # DR-10000-** DR-15000-** DR-20000-** DR-25000-** DR-30000-** DR-35000-** DR-40000-**
Volume du condensateur μf 20000 30000 40000 50000 60000 70000 90000
Capacité nominale KVA 45 60 45 100 100 135 135
Alimentation électrique V/￠/Hz 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50 380/3/50
Courant primaire maximal A 79 79 79 132 132 158 158
Câble primaire MM2 25 25 50 50 50 50 50
Courant de court-circuit maximum KA 80 100 130 140 140 175 230
Cycle de travail nominal % 50 50 50 50 50 50 50
Tension à vide au secondaire V 11/13 15/18 19/23 20/26.6 20/26.6 27/30 27/30
Taille du cylindre de soudage ￠*L φ200*150 φ300*150 φ300*150 φ300*150 φ300*150 φ300*150 φ250*150
Pression maximale de soudage @ 0.5MPa N 15000 34000 34000 34000 34000 34000 47000
Pression d'air compressé MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consommation d'eau de refroidissement L/MIN 8 8 10 10 10 10 10
Consommation d'air compressé L/point de soudage 9.24 20.78 20.78 20.78 20.78 Personnalisable Personnalisable
Profondeur de gorge MM 390 280 390 390 390 306 306
Ecartement des bras MM 400 301 400 400 400 401 401
Taille des électrodes MM * * * * * * *
Dimensions H(MM) 2303 2437 2437 2437 2437 2437 2437
L(MM) 1495 1500 1500 1500 1500 1500 1500
W(MM) 1069 1451 1451 1451 1451 1451 1451

Spécifications
1. L’équipement de soudage de haute gamme présente une puissance de 10KVA à 120KVA.
2. Le courant de court-circuit maximum est de 90KA à 1000KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 15KN à 240KN.
4. La machine de soudage par décharge de condensateurs est équipée de rails de guidage en losange.
5. La profondeur effective de la gorge est de 950mm.
6. L’équipement de soudage optimisé intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique selon les exigences du client.

Heron est une entreprise engagée dans la conception et fabrication des machines de soudage par décharge de condensateurs 10KJ-120KJ et des machines de soudage par points de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder par résistance, machine de soudage à la molette, machine de soudage à moyenne fréquence, robot de soudage par points, pour les clients partout dans le monde.
