Machine de soudage par décharge de condensateurs 500J-8000J (soudage par résistance par points, soudage par projection)

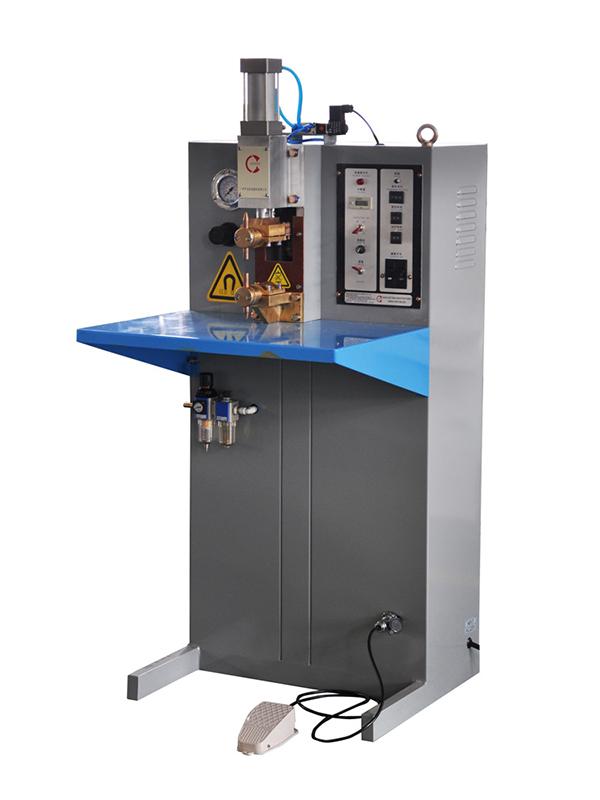

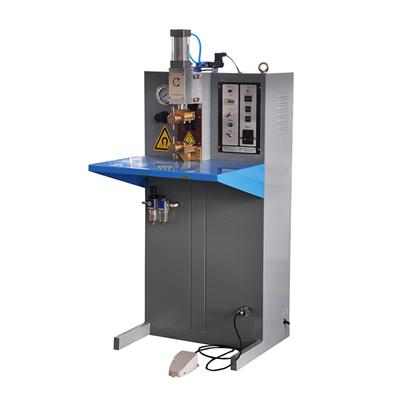

  • Machine de soudage par décharge de condensateurs 500J / 1500J
  • Machine de soudage par décharge de condensateurs 1500J / 3000J

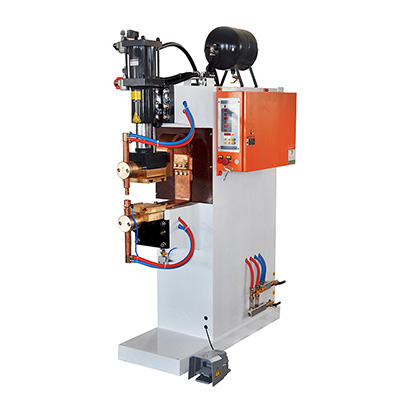

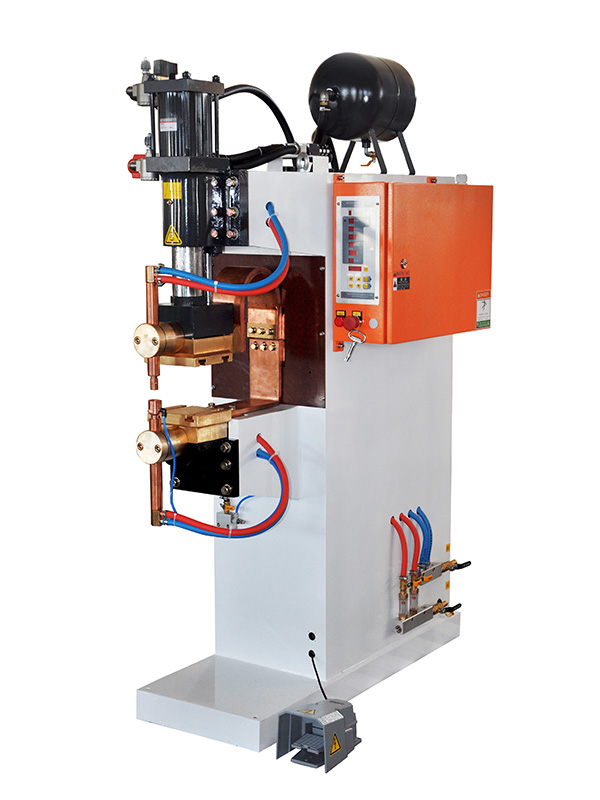

  • Machine de soudage par décharge de condensateurs 4500J / 6000J / 8000J

Applications
La machine de soudage par décharge de condensateurs de bonne performance est principalement utilisée dans le soudage par points de haute précision et le soudage par projection des écrous de vis.

Spécifications
1. L’unité de soudage par résistance présente une puissance de 500J à 8000J.
2. Le courant de court-circuit maximum est de 14KA à 80KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 14KN à 80KN.
4. La machine de soudage par décharge de condensateurs est équipée de rails de guidage à axe circulaire.
5. Sa profondeur effective de la gorge est de 950mm.
6. L’équipement de soudage de haute fiabilité intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique selon les exigences du client.

Paramètres techniques
Modèle # DR-500-** DR-1500-** DR-1500-** DR-3000-** DR-4500-** DR-6000-** DR-8000-**
Volume du condensateur μf 5000 15000 15000 30000 45000 60000 80000
Capacité nominale KVA 2 3 3 5 10 19 15
Alimentation électrique V/￠/Hz 220/1/50 220/1/50 380/1/50 380/1/50 380/1/50 380/1/50 380/1/50
Courant primaire maximal A 22 14 14 23 26 50 40
Câble primaire MM2 2.5 6 6 16 16 16 25
Courant de court-circuit maximum KA 22 20 20 28 38 45 65
Cycle de travail nominal % 50 50 50 50 50 50 50
Tension à vide au secondaire V 10 10 10 10 10/11.4 10/12 10/12
Taille du cylindre de soudage ￠*L φ50*50 φ80*60 φ80*60 φ100*60 φ160*80 φ160*100 φ200*150
Pression maximale de soudage @ 0.5MPa N 600 2500 2500 3900 10000 9500 15000
Pression d'air compressé MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consommation d'eau de refroidissement L/MIN * * * * * 8 8
Consommation d'air compressé L/point de soudage 0.14 1.43 1.43 2.28 5.84 5.84 9.24
Profondeur de gorge MM 116 315 315 340 420 427 306
Ecartement des bras MM 115 195 305 301 363 315 401
Taille des électrodes MM ￠12 ￠25 ￠25 ￠25 ￠30 ￠30 *
Dimensions H(MM) 1228 1370 1460 1460 1810 1900 2370
L(MM) 670 550 1110 1110 1461 1239 1300
W(MM) 550 710 680 680 675 751 1285

Heron est une entreprise spécialisée dans la conception et la fabrication des machines de soudage par décharge de condensateurs 500J-8000J et des machines de soudage par points de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder par résistance, machine de soudage à la molette, machine de soudage à moyenne fréquence, robot de soudage par points, pour les clients partout dans le monde.
