Machine de soudage par résistance moyenne fréquence 55KVA-440KVA (soudage par points stationnaire, soudage par projection)

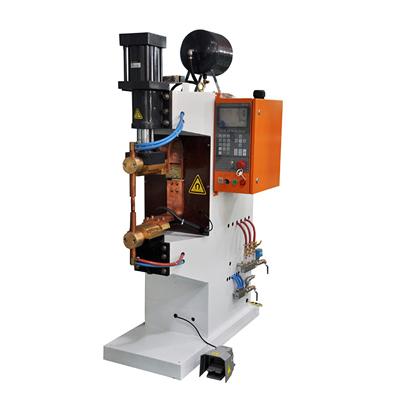

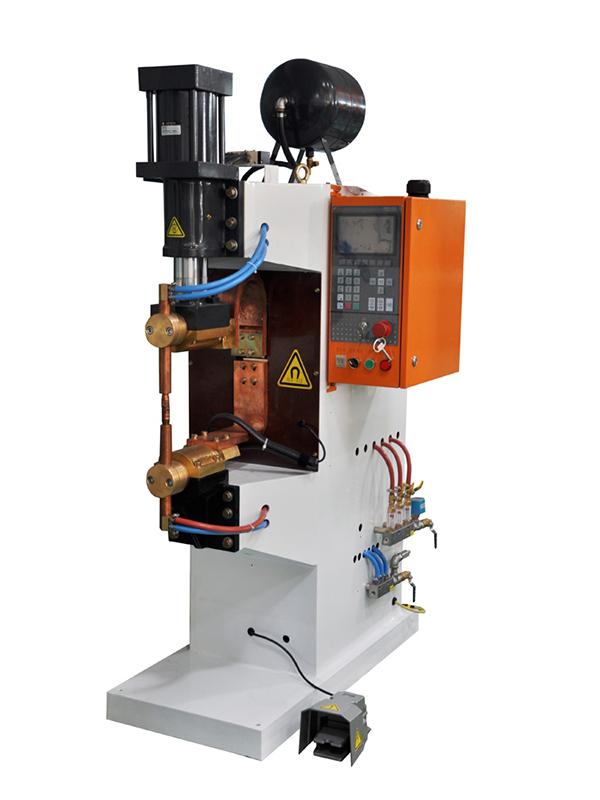

  • Machine de soudage par points moyenne fréquence et Machine de soudage par projection 55KVA/110KVA

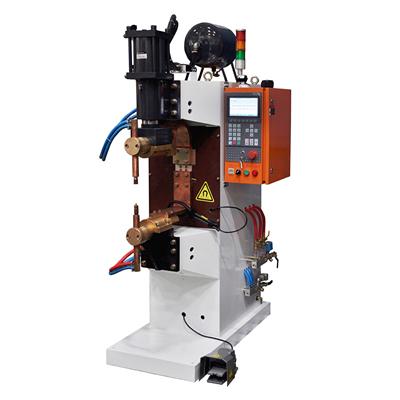

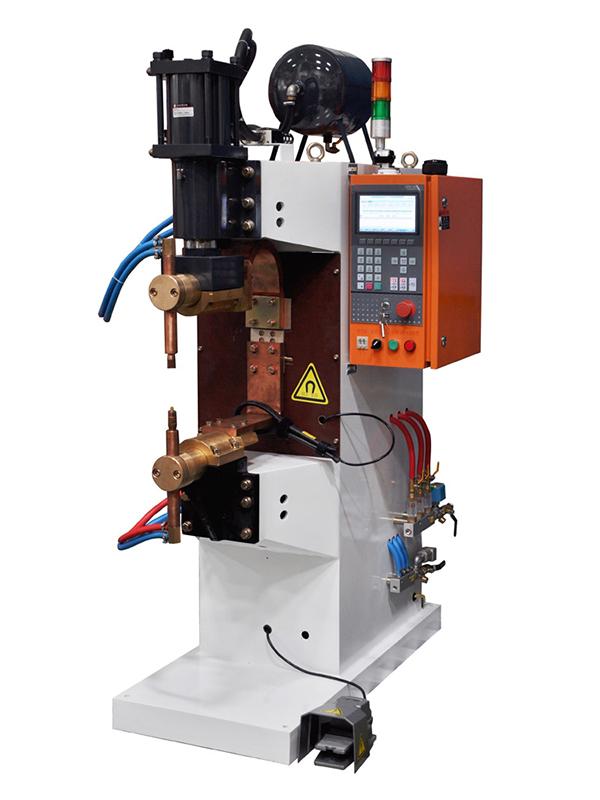

  • Machine de soudage par points moyenne fréquence et Machine de soudage par projection 165KVA / 220KVA / 250KVA / 440KVA

Applications
La machine de soudage par résistance moyenne fréquence MFE est principalement appliquée dans le soudage par points et le soudage par projection de l’acier au carbone, l’acier inoxydable, l’aluminium, le cuivre et autres alliages.

Spécifications
1. L’équipement de soudage de haute qualité présente une puissance de 55KVA à 440KVA.
2. Le courant de court-circuit maximum est de 18KA à 60KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 2510N à 15000N.
4. La machine de soudage est équipée d’une tête de soudage avec des rails de guidage circulaires. La profondeur effective de la gorge est de 950mm.
5. Notre produit de soudage à moyenne fréquence intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique en option.

Paramètres techniques
Modèle # DB-55-**0** DB-110-**0** DB-165-**0** DB-220-**0** DB-250-**0** DB-440-**0**
Capacité nominale KVA 55 110 165 220 250 440
Alimentation électrique V/Φ/Hz 380V/3Φ/50Hz
Courant primaire maximal A 37 75 112 149 169 298
Câble primaire MM2 5*16 5*16 5*16 5*16 5*16 3*50+16+25
Courant de court-circuit maximum KA 18 24 30 40 45 59.9
Cycle de travail nominal % 20 20 20 20 20 20
Tension à vide au secondaire V 8.9 10.4 13 10.4 12.5 10.4
Taille du cylindre de soudage Φ*L Φ80*60/Φ32*50 Φ100*60 Φ160*100 Φ160*100 Φ200*100 Φ200*150
Pression maximale de soudage @ 0.5MPa N 2510 3920 10000 10000 15000 15000
Pression d'air compressé MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consommation d'eau de refroidissement L/MIN 6 8 12 12 15 20
Consommation d'air compressé L/point de soudage 1.43 2.28 5.84 5.84 9.24 9.24
Profondeur de gorge MM 371 424 444 444 444 310
Ecartement des bras MM 329 410 425 425 425 398
Taille des électrodes MM Φ25 Φ30 Φ30 Φ30 Φ30 *
Dimensions H(MM) 1541 1758 1800 1800 1800 2432
L(MM) 901 1009 1159 1159 1159 1375
W(MM) 500 500 500 500 500 650

Heron est une société engagée dans la fabrication des machines de soudage par résistance moyenne fréquence 55KVA-440KVA et des machines de soudage par points de haute qualité. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, notre société propose la machine à souder par résistance MFDC, machine de soudage par décharge de condensateurs, machine de soudage à moyenne fréquence, robot de soudage par points, pour les clients partout dans le monde.
