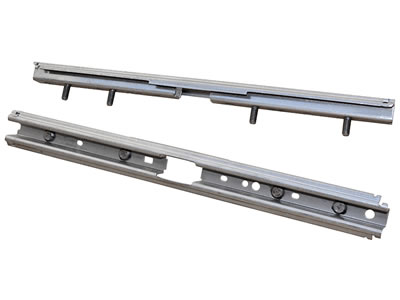

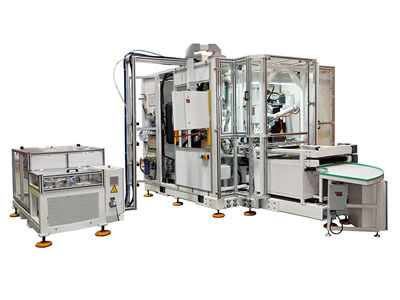

Machine de soudage automatique pour glissières de sièges auto
Type P4P
Dimensions (unité: mm)
Eléments Hauteur Longueur Largeur
Taille 2600 4900 5200
Paramètres
Eléments Valeurs
Capacité nominale (KVA) 440
Alimentation électrique (V/φ/HZ) 380/ 3 /50HZ
Courant primaire (A) 180
Cycle de travail nominal (%) 20
Tension à vide au secondaire (V) 10.4
Profondeur de gorge (mm) 270
Course du vérin (mm) 100
Vitesse de soudage (s/pièce) 7
Pression maximale de travail (kgf) 1500
Pression d'air compressé (MPa) 0.6~0.7
Consommation d'air compressé (pression d'air 0.5MPa, course: 60mm) (L/ point de soudage) 9.24
Consommation d'eau de refroidissement (L/MIN) 18
Spécifications du câble primaire (MM2) 3*50+2*16
Courant de court-circuit maximal (KA) 30

Spécifications de la machine de soudage automatique pour glissières de sièges auto Type P4P
1. La machine de soudage automatique pour glissières de sièges auto Type P4P offre un système de préhension robotique des glissières et une unité de visualisation améliorée.
2. Elle est équipée d’un système de soudage automatique à moyenne fréquence et d’un système de convoyage à vis.

Introduction générale de la machine de soudage automatique pour glissières de sièges auto
La machine de soudage automatique a été spécialement conçue et fabriquée pour les glissières de sièges auto Faurecia. L’adoption des technologies avancées et optimisées a permis la réalisation de la préhension robotique des glissières, l’alimentation automatique et le soudage automatique. Cette technologie améliorée a permis de réaliser des procédés de fabrication intelligents et remplacer les équipements de soudage manuels autonomes classiques.

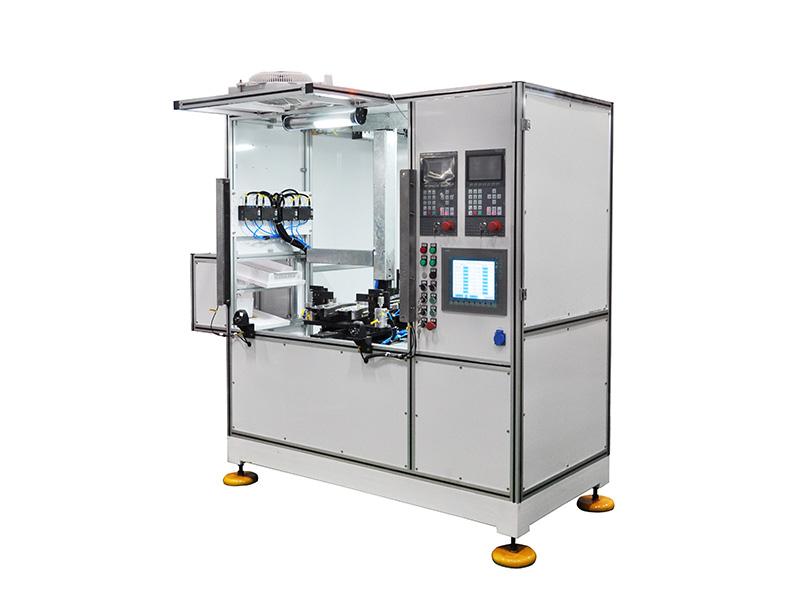

Machine de soudage par projection par points pour plaque latérale de voiture
Dimensions (unité: mm)
Eléments Hauteur Longueur Largeur
Taille 2330 2125 2600
Paramètres
Eléments Valeurs
Capacité nominale (KVA) 2X165
Alimentation électrique (V/φ/HZ) 380/ 3 /50HZ
Courant primaire (A) 240
Cycle de travail nominal (%) 20
Tension à vide au secondaire (V) 13
Profondeur de gorge (mm) 170
Ecartement des bras (mm) 300
Course du vérin (mm) 70
Dimensions des électrodes (mm) φ16X60
Dimensions de la pièce à usiner (mm) Environ 480*130*50
Capacité de soudage (mm) 2+2
Vitesse de soudage m/min (s/pièce) (fois/s) 24s/pièce
Pression maximale de travail (kgf) 400
Pression d'air compressé (MPa) 0.6~0.7
Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) 6
Consommation d'eau de refroidissement (L/MIN) 24
Puissance du moteur d'entraînement axial XY (KW) 0.4;2 pièces
Spécifications du câble primaire (MM2) 3*50+2*16
Courant de court-circuit maximal du transformateur (A) 30000*2

Spécifications de la machine de soudage automatique pour glissières de sièges auto
1. La machine de soudage automatique pour glissières de sièges auto intègre une double-station très résistante. Après alimentation manuelle et serrage, l’unité de serrage effectue une rotation automatique lorsque la première procédure est réalisée.
2. Notre machine de soudage est équipée de deux pinces de soudage moyenne fréquence à déplacement automatique pour un processus de soudage complet à points multiples.

Introduction de la machine de soudage par projection par points pour plaque latérale de voiture

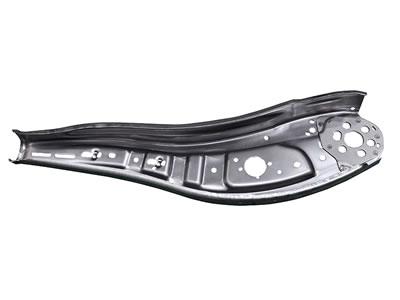

La machine de soudage par projection par points réalise le soudage automatique à points multiples des plaques latérales des sièges de voiture. Elle comble les lacunes de tangage de points et de qualité instable causées par la machine de soudage classique à point unique.

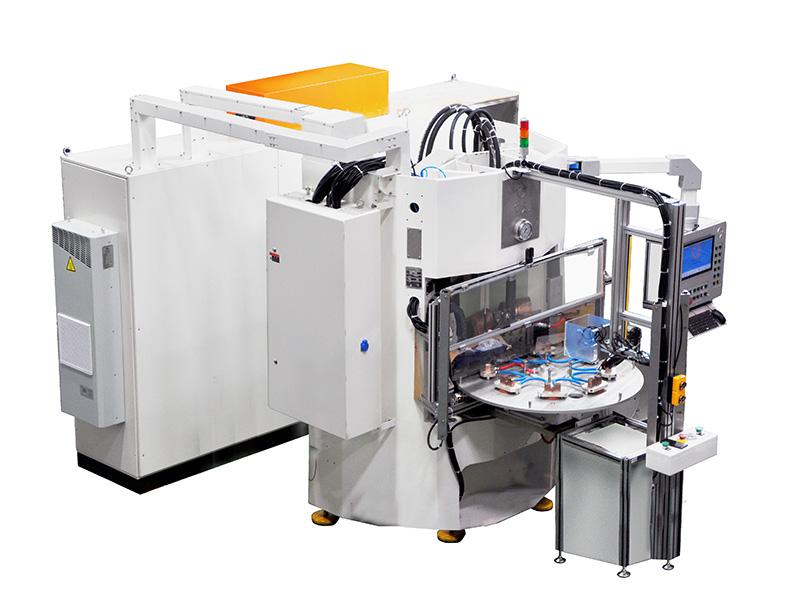

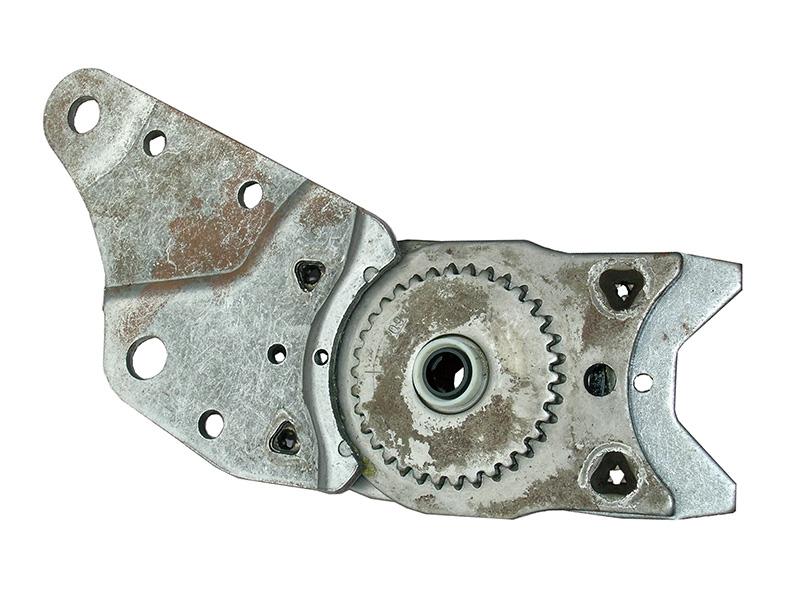

Machine de soudage pour fauteuil inclinable d’automobile
Dimensions (unité: mm)
Eléments Hauteur Longueur Largeur
Taille 2550 5400 3900
Parameter
Eléments Valeurs
Capacité nominale (KVA) 60000
Alimentation électrique (V/φ/HZ) 100/380/ 3 /50HZ
Courant primaire (A) 158
Cycle de travail nominal (%) 50
Tension à vide au secondaire (V) 30
Profondeur de gorge (mm) 280
Diamètre de la table rotative (mm) 1100
Diamètre du vérin à huile (mm) 80
Course du vérin (mm) 150
Dimensions des électrodes (mm) φ30×30
Dimensions de la pièce à usiner (mm) 20X150X220
Vitesse de soudage m/min (s/pièce)(fois/s) 9s/pièce
Pression maximale de travail (kgf) 12000
Pression d'air compressé (MPa) 0.6~0.7
Consommation d'eau de refroidissement (L/MIN) 12
Puissance du moteur d'entraînement (KW) 0.75
Spécifications du câble primaire (MM2) 3*35+2*16

Spécifications de la machine de soudage automatique pour sièges auto
1. La machine de soudage automatique pour sièges auto Heron est équipée d’un système de soudage par décharge de condensateurs à moyenne tension 60000J.
2. Le système de soudage intègre également une plaque tournante d’indexation avec 6 stations.
3. L’équipement prend en charge le système de codage de l’entrée des pièces à usiner sur site.

Introduction de la machine de soudage automatique pour sièges auto
La machine automatique pour sièges auto a été spécialement développée pour le soudage en masse des composants des sièges pour automobile. Elle adopte une technologie de soudage par décharge de condensateurs haute tension Glamtronic d’Allemagne. Nous pouvons réaliser le même effet de soudage que la machine de soudage par décharge de condensateurs moyenne tension. Cet équipement permet de minimiser la consommation électrique et d’améliorer l’efficacité de production.
