Machine de soudage par résistance AC 25KVA-150KVA (soudage par points, soudage par projection)

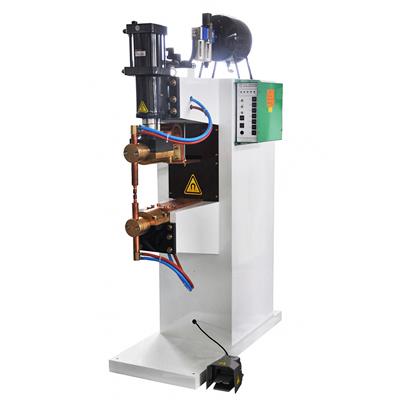

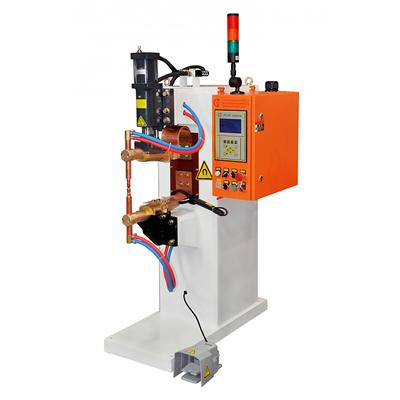

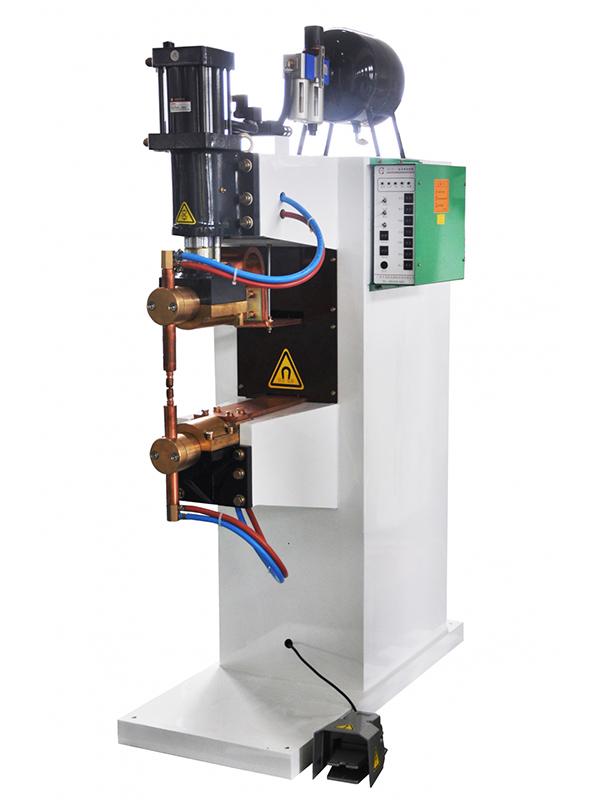

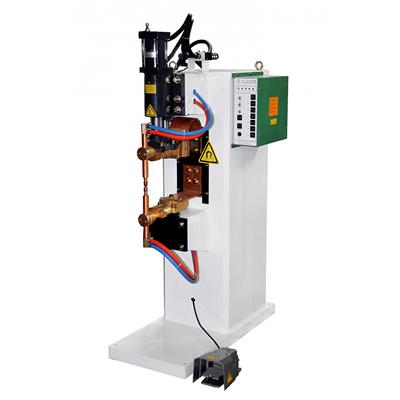

  • Machine de soudage par résistance AC 25KVA / 35KVA / 50KVA
  • Machine de soudage par résistance AC 25KVA / 35KVA / 50KVA

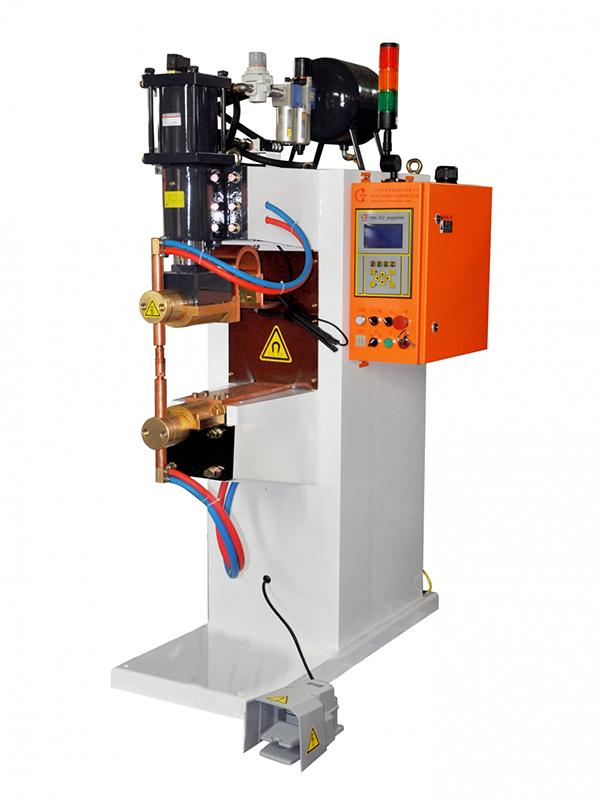

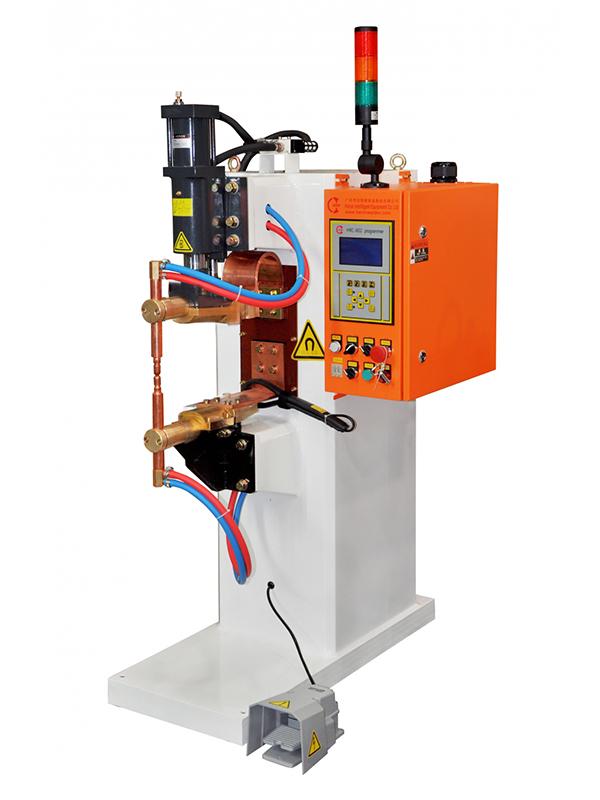

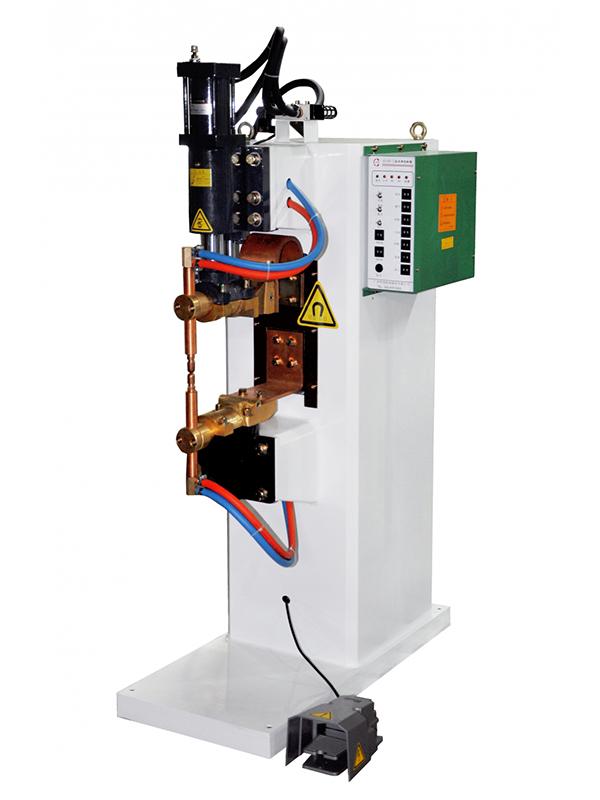

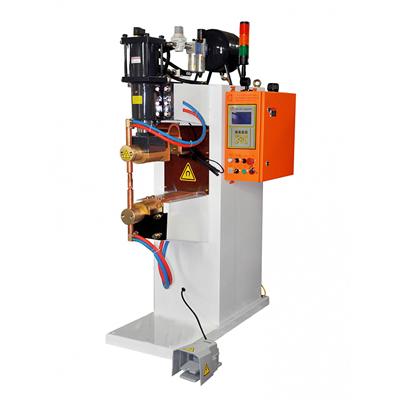

  • Machine de soudage par résistance AC 80KVA / 100KVA / 125KVA / 150KVA
  • Machine de soudage par résistance AC 80KVA / 100KVA / 125KVA / 150KVA

Applications
La machine de soudage par résistance AC 25KVA-150KVA de haute résistance est principalement appliquée dans le soudage par points et le soudage par projection des métaux ferreux.

Spécifications
1. La machine de soudage à grande vitesse présente une puissance de 25KVA à 150KVA.
2. Le courant de court-circuit maximum est de 12KA à 34KA.
3. A pression atmosphérique de 6bar, la pression de soudage de notre machine est de 2510N to 15000N.
4. La machine de soudage est équipée de rails de guidage à axe circulaire améliorés.
5. La profondeur effective de la gorge est de 950mm.
6. L’équipement de soudage de grande robustesse intègre un cylindre à course unique. Il peut aussi adopter un cylindre à double course et un servo vérin électrique selon les exigences du client.

Paramètres techniques
Modèle # DN-25-** DN-35-** DN-50-** DN-80-** DN-100-** DN-125-** DN-150-**
Capacité nominale KVA 25 35 50 80 100 125 150
Alimentation électrique V/￠/Hz 380/1PH/50HZ
Courant primaire maximal A 47 65 94 150 187 234 280
Câble primaire MM2 16 16 25 50 50 120 120
Courant de court-circuit maximum A 15500 19000 24000 25000 26000 28000 34000
Cycle de travail nominal % 50 50 50 50 50 50 50
Tension à vide au secondaire V 4.2 5.2 6.1 7.6 8.6 9.5 11.2
Taille du cylindre de soudage ￠*L ￠80*60 ￠80*60 ￠100*60 ￠125*100 ￠160*100 ￠160*100 ￠200*100
Pression maximale de soudage @ 0.5MPa N 2500 2500 3900 6000 10000 10000 15000
Pression d'air compressé MPa 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7 0.6～0.7
Consommation d'eau de refroidissement L/MIN 6 6 8 8 8 8 10
Consommation d'air compressé L/point de soudage 1.43 1.43 2.28 3.56 5.84 5.84 9.24
Profondeur de gorge MM 380 377 370 540 540 540 540
Ecartement des bras MM 333 331 329 364 364 364 364
Taille des électrodes MM φ25 φ25 φ25 φ30 φ30 φ30 φ30
Dimensions H(MM) 1472 1472 1472 1803 1803 1803 1803
L(MM) 959 959 959 1284 1284 1284 1284
W(MM) 400 400 430 500 500 500 500

Notre société s’est engagée dans le développement et la production des machines de soudage par résistance AC 25KVA-150KVA et des machines de soudage par projection de haute performance. Expérimentée dans les solutions de soudage de technologie avancée depuis 1997, Heron propose la machine à souder par résistance AC, machine de soudage par points, machine de soudage par résistance à la molette AC et le robot de soudage par points.
