| Eléments | Hauteur | Longueur | Largeur |
| Taille | 2250 | 1350 | 1950 |
| Eléments | Valeurs |
| Capacité nominale (KVA) | 2*55 |
| Alimentation électrique (V/φ/HZ) | 380/ 3 /50HZ |
| Courant primaire (A) | 63 |
| Cycle de travail nominal (%) | 20 |
| Tension à vide au secondaire (V) | 8.9 |
| Profondeur de gorge (mm) | 100 |
| Ecartement des bras (mm) | 35 |
| Course du vérin (mm) | 75 |
| Dimensions des électrodes (mm) | Personnalisable |
| Vitesse de soudage (s/pièce) | 10 |
| Pression maximale de soudage (kgf) | 62.8 |
| Pression d'air compressé (MPa) | 0.6~0.7 |
| Consommation d'air compressé (pression d'air 0.5MPa, course: 60mm) (L/ point de soudage) | 1.43 |
| Consommation d'eau de refroidissement (L/MIN) | 12 |
| Spécifications du câble primaire (MM2) | 3*16+2*6 |
| Courant de court-circuit maximal (KA) | 18 |
Spécifications

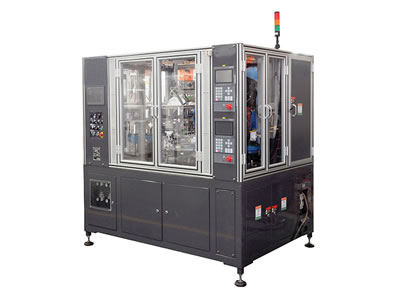

1. La machine automatique de soudo-brasage par résistance contact mobile Heron adopte une alimentation électrique en courant continu à moyenne fréquence.
2. Elle est équipée d’un système d’alimentation automatique de la pièce à usiner et d’une unité de test de haute précision.
3. La machine de soudage intègre un système d’alimentation automatique de la pâte de brasage.
Information générale

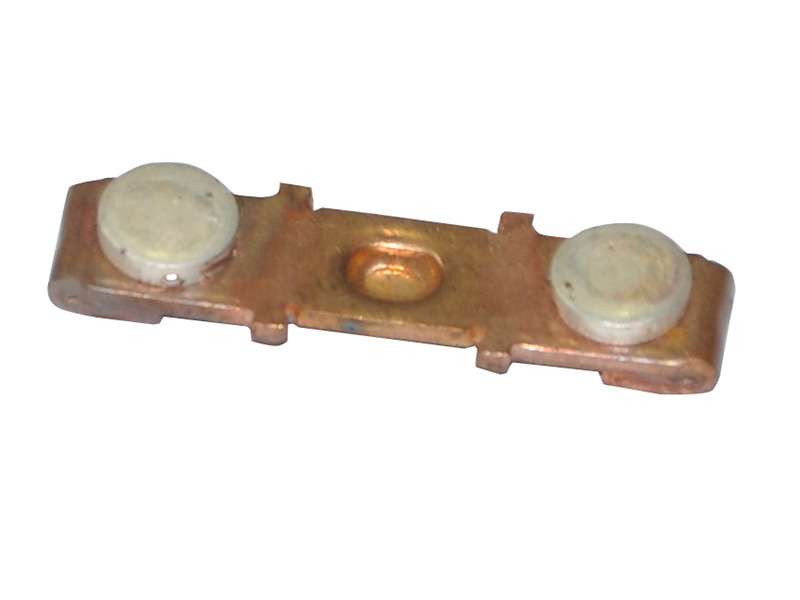

Cette machine a été conçue et développée pour le processus de soudage automatique des contacts mobiles. Les méthodes classiques sont manuelles et ne peuvent pas s’associer aux lignes de production aérodynamiques. Notre équipement de soudage intègre les systèmes d’indexation automatique multi-station, d’alimentation automatisée et de soudage automatique. Il peut fonctionner avec des lignes de production entièrement automatiques.
| Eléments | Hauteur | Longueur | Largeur |
| Taille | 2250 | 1350 | 1850 |
| Eléments | Valeurs |
| Capacité nominale (KVA) | 55 |
| Alimentation électrique (V/φ/HZ) | 380/ 3 /50HZ |
| Courant primaire (A) | 63 |
| Cycle de travail nominal (%) | 20 |
| Tension à vide au secondaire (V) | 8.9 |
| Profondeur de gorge (mm) | 100 |
| Ecartement des bras (mm) | 95 |
| Course du vérin (mm) | 75 |
| Vitesse de soudage (s/pièce) | 4.5 |
| Pression maximale de travail (kgf) | 62.8 |
| Pression d'air compressé (MPa) | 0.6~0.7 |
| Consommation d'air compressé (pression d'air 0.5MPa, course: 60mm) (L/ pièce) | 1.43 |
| Consommation d'eau de refroidissement (L/MIN) | 6 |
| Spécifications du câble primaire (MM2) | 3*16+2*6 |
| Courant de court-circuit maximal du transformateur (KA) | 18 |
Spécifications

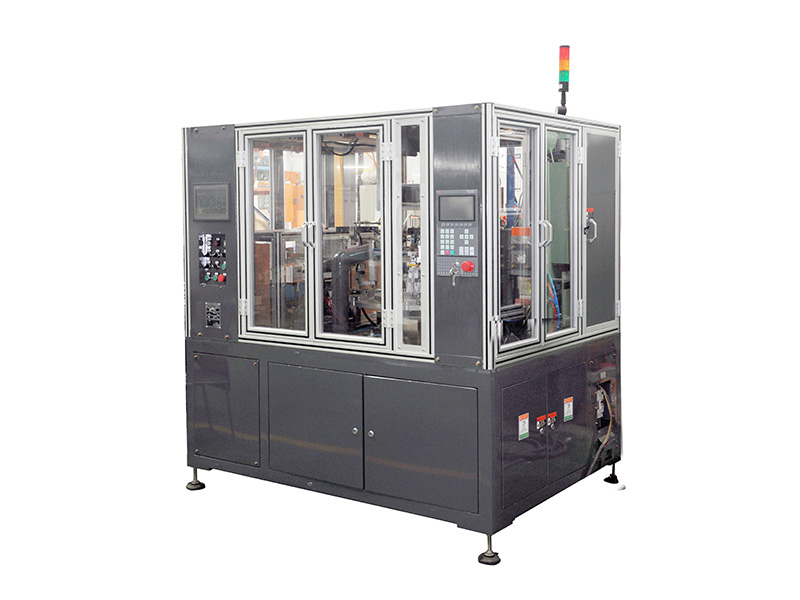

1. La machine de soudage automatisée à contact stationnaire adopte une alimentation électrique en courant continu à moyenne fréquence.
2. Elle est équipée d’un système d’alimentation automatique de la pièce à usiner et d’une unité de test de haute précision.
3. L’équipement de soudage intègre un système d’alimentation automatique de la pâte de brasage.
Introduction de la machine de soudage automatisée à contact stationnaire

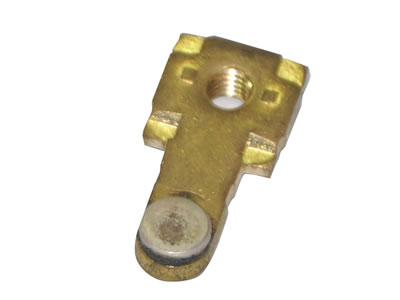

Cette machine a été conçue et développée pour le processus de soudage automatique des contacts stationnaires. Les méthodes classiques sont manuelles et moins efficaces. Notre équipement de soudage intègre les systèmes d’indexation automatique multi-station, d’alimentation automatisée et de soudage automatique.
| Eléments | Hauteur | Longueur | Largeur |
| Taille | 1900 | 2573 | 1353 |
| Eléments | Valeurs |
| Puissance nominale continue (KW) | 100 (MAX 160) |
| Alimentation électrique (V/φ/HZ) | 400~480/ 3 /50 (60) |
| Courant primaire (A) | 185 |
| Cycle / Période de travail nominal (%/min) | 50/10 |
| Gamme ajustable de puissance de sortie (%) | 2~100 |
| Fréquence de sortie (KHZ) | 10~25 |
| Longueur du fil d'alimentation électrique HHT1200 (m) | 5 |
| Déplacement du syntoniseur (mm) | 80 (ajustable) |
| Dimensions de la bobine de soudage (mm) | 15*15 (trou d'eau: Φ10) |
| Dimensions de la pièce à usiner (mm) | Epaisseur du jeu de barres: 24; Bande argentée: 1.1 |
| Capacité de soudage (mm) | 24+1.1 |
| Vitesse de soudage m/min (s/pièce) (fois/s) | 40s/pièce (basé sur les dimensions de la pièce à usiner) |
| Diamètre du cylindre de serrage de la bande en argent (mm) | Φ25 (régulation de pression des vannes proportionnelles) |
| Pression d'air compressé (MPa) | 0.6~0.7 |
| Consommation d'air compressé (pression d'air 0.4MPa) (L/ point de soudage) | 10 |
| Consommation d'eau de refroidissement (L/MIN) | 35 |

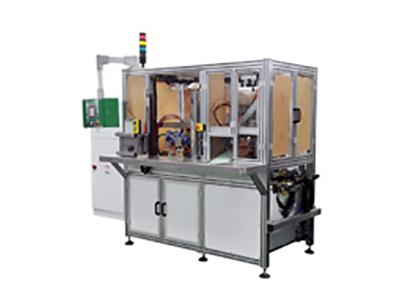

Machine de brasage haute fréquence à six stations
1. La machine de brasage haute fréquence à six stations intègre une plaque tournante d’indexation automatique.
2. Elle offre un système de chargement manuel de la pièce à usiner.
Introduction de la machine de brasage haute fréquence à six stations

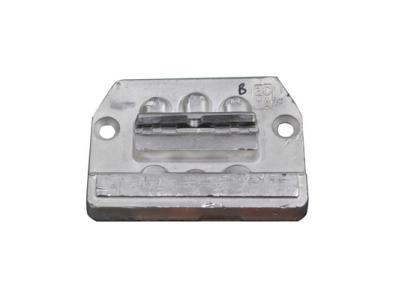

L’équipement adopte un système de brasage à induction de haute fréquence six stations de marque Schneider. Il est adapté aux contacts stationnaires des commutateurs de type cadre.
