| Eléments | Hauteur | Longueur | Largeur |
| Taille | 2570 | 1920 | 1210 |
| Eléments | Valeurs |
| Capacité nominale (KVA) | 440 |
| Alimentation électrique (V/φ/HZ) | 380/ 3 PH /50HZ |
| Courant primaire (A) | 150 |
| Cycle de travail nominal (%) | 20 |
| Tension de maintien au secondaire (V) | 10.4 |
| Profondeur de gorge (mm) | 350 |
| Ecartement des bras (mm) | 330 |
| Course du vérin (mm) | 120 |
| Dimensions des électrodes (mm) | Electrode supérieur:10x58x60; Electrode inférieur:24x30x45 |
| Dimensions de la pièce à usiner (mm) | 33x46x460 |
| Capacité de soudage (mm) | Soudage par points |
| Vitesse de soudage m/min (s/pièce) (fois/s) | 12 |
| Pression maximale de travail N/0.5MPa | 15000 |
| Pression d'air compressé (MPa) | ≥0.6 |
| Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) | 9．24 |
| Consommation d'eau de refroidissement (L/MIN) | 18 |
| Spécifications du câble primaire (MM2) | 3*50+2*16 |
| Courant de court-circuit maximal (A) | 67000 |
Spécifications

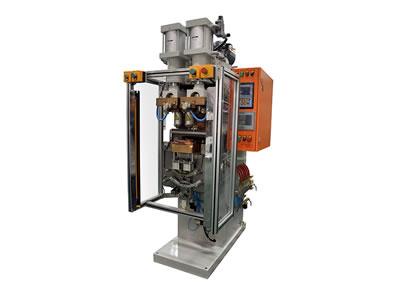

1. La machine de soudage par résistance pour tubulure d’admission de chauffe-eau adopte un système de soudage par résistance en courant continu à fréquence moyenne 440KVA.
2. Elle est équipée d’une unité de fuselage à double tête pouvant effectuer simultanément le processus de serrage et de soudage.
Information générale

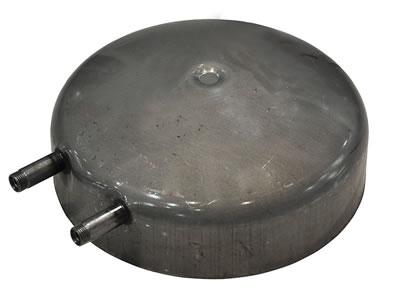

La machine de soudage par résistance pour tubulure d’admission de chauffe-eau minimise considérablement la fumée, les pertes de consommation, la déformation et les fuites. Elle adopte une technologie de soudage par résistance DC à moyenne fréquence, aboutissant à une amélioration de l’efficacité et de la qualité globale.
| Eléments | Valeurs |
| Capacité nominale (J) | 8000 |
| Alimentation électrique (KVA/ V/φ/HZ) | 20/380/ 3 /50HZ |
| Courant primaire (A) | 60 |
| Cycle de travail nominal (%) | 50 |
| Tension de maintien au secondaire (V) | 10.5-14 |
| Niveau d'ajustement de tension secondaire | 2 |
| Profondeur de gorge (mm) | 270 |
| Ecartement des bras (mm) | 400 |
| Course du vérin (mm) | 150 |
| Dimensions de la pièce à usiner (mm) | Φ326×97；Φ326×123；Φ411×155 |
| Capacité de soudage (mm) | Selon le soudage de la pièce à usiner |
| Vitesse de soudage m/min (s/pièce) (fois/s) | 8 (avec le chargement manuel) |
| Pression maximale de travail (N/0.5MPa) | 1000 |
| Pression d'air compressé (MPa) | 0.6~0.7 |
| Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) | 18 |
| Consommation d'eau de refroidissement (L/MIN) | 8 |
| Spécifications du câble primaire (MM2) | 3*16+2*10 |
| Courant de court-circuit maximal du transformateur (A) | 65 |
Spécifications

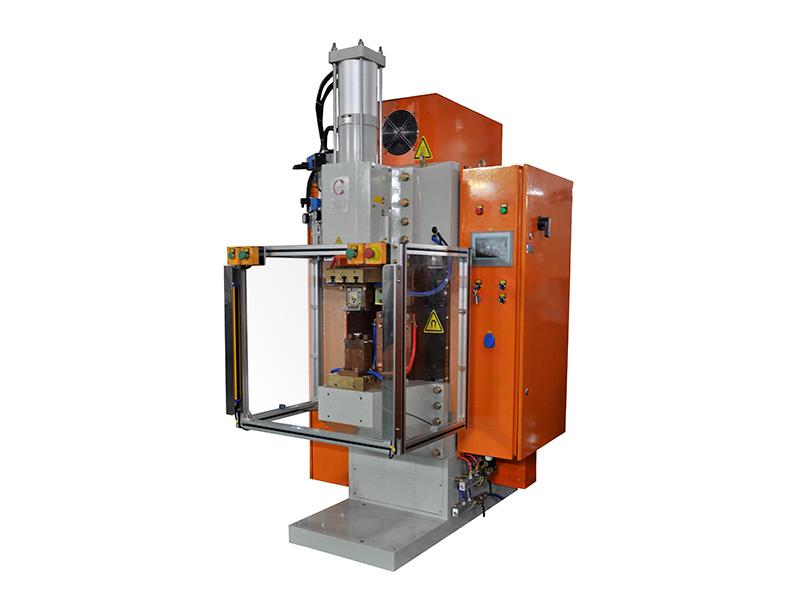

1. C’est un équipement de soudage par décharge de condensateurs à moyenne pression 8000J.
2. La machine est équipée d’une unité à double tête pour un processus de soudage de haute efficacité et qualité.
Information générale

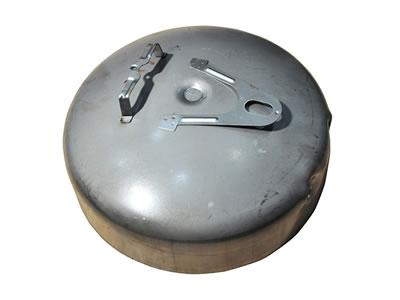

La machine de soudage de la suspente du chauffe-eau minimise considérablement la fumée, les pertes de consommation, les fuites et la déformation de la pièce à usiner. Elle intègre une technologie de soudage par décharge de condensateurs à moyenne pression qui améliore l’efficacité et de la qualité globale.
| Item | H | L | W |
| Taille | 2600 | 1750 | 1450 |
| Eléments | Valeurs |
| Capacité nominale (J) | 35000 |
| Alimentation électrique (KVA/ V/φ/HZ) | 380/ 3 PH /50HZ |
| Courant primaire (A) | 158 |
| Cycle de travail nominal (%) | 50 |
| Tension de maintien au secondaire (V) | 20V, 22V, 25V |
| Niveau d'ajustement de tension secondaire | 3 |
| Profondeur de gorge (mm) | 260 |
| Ecartement des bras (mm) | 400 |
| Course du vérin (mm) | 150 |
| Dimensions de la pièce à usiner (mm) | Φ326×97; Φ326×123; Φ411×155 |
| Vitesse de soudage m/min (s/pièce) (fois/s) | 6 |
| Pression maximale de travail (N/0.5MPa) | 45000 |
| Pression d'air compressé (MPa) | ≥0.6 |
| Consommation d'air compressé (pression d'air 0.4MPa, course: 30mm) (L/ point de soudage) | 28 |
| Consommation d'eau de refroidissement (L/MIN) | 10 |
| Spécifications du câble primaire (MM2) | 3*50+2*16 |
| Courant de court-circuit maximal du transformateur (A) | 175 |
Spécifications

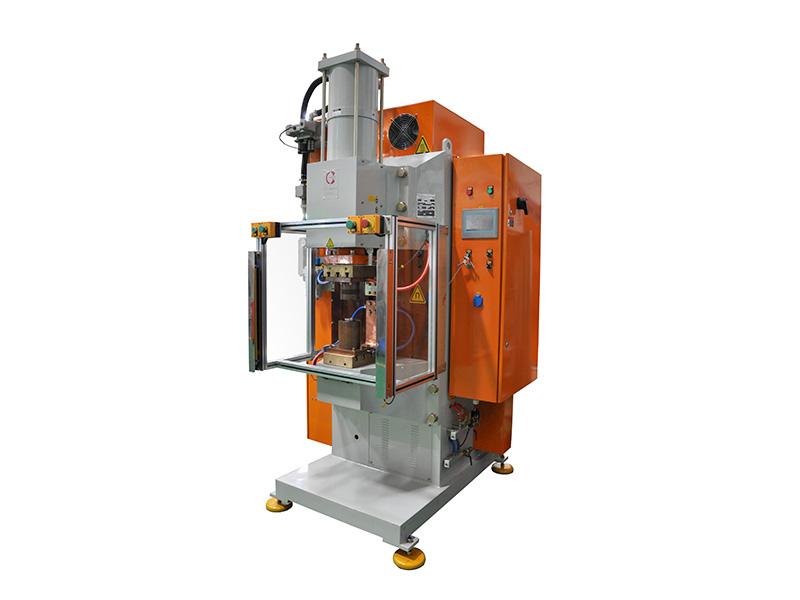

1. La machine de soudage de bride ronde pour chauffe-eau adopte une unité de soudage par décharge de condensateurs 35KJ.

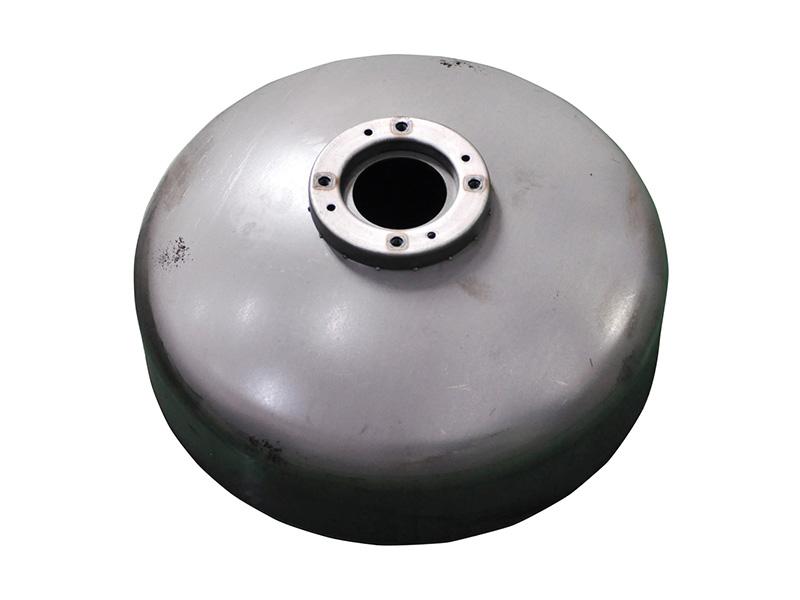

2. La bride ronde est poinçonnée par 16 points qui sont soudés en une seule fois.
Information générale
La machine de soudage de bride ronde pour chauffe-eau comble les lacunes de la soudeuse classique en éliminant la pollution, les pertes et la déformation de la pièce à usiner. Elle intègre une technologie de soudage par décharge de condensateurs qui améliore l’efficacité et la qualité du soudage.
